Обогрев бытовых труб

Виды и отличия греющих кабелей

Существует два основных вида нагревательных кабелей: саморегулирующиеся и резистивные.

Саморегулирующиеся кабели автоматически регулируют свою мощность в каждой точке своей длины в зависимости от температуры окружающей среды. Это позволяет избежать перегрева и сэкономить электроэнергию. Такой кабель состоит из двух токоведущих жил, между которыми располагается полимерная матрица, которая меняет сопротивление в зависимости от внешней температуры. Кабель можно разрезать на отрезки нужной длины, при этом каждый отрезок сохранить свою функциональность.

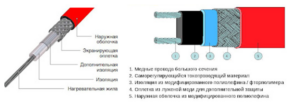

Устройство саморегулирующегося и резистивного кабеля

Резистивные кабели имеют постоянную мощность и предназначены для равномерного обогрева труб по всей длине. Такие кабели боятся перехлёста при монтаже, поскольку он ведет к локальному перегреву и расплавлению изоляции.

Резистивные кабели бывают двух видов:

• одножильные (нужно подключать к питанию обоими концами, что усложняет использование этого типа кабеля для обогрева бытовых труб);
• двужильные (содержат два металлических проводника в одной изоляции. Могут быть подключены к питанию лишь с одной стороны, с другой – ставится концевая муфта).

Резистивные кабели имеют фиксированную длину. Укорачивать такое изделие нельзя, поскольку это приведет к изменению сопротивления проводника и его перегреву.

Особенности и преимущества кабельного обогрева труб

Саморегулируемые греющие кабели обеспечивают равномерный нагрев трубы по всей длине. Они не требуют постоянного контроля и обслуживания. Такой кабель можно укладывать как в самой трубе, так и на трубу (под теплоизоляцию).

Установка резистивного кабеля производится совместно с установкой датчика температуры на поверхности трубопровода, а также терморегулятора, который будет включать систему при понижении температуры ниже +3°С и выключать при повышении температуры до +10°С.

При правильном выборе и установке системы кабельный обогрев бытовых труб эффективен, безопасен и надёжен.

Способы обогрева трубопровода

Внешний обогрев предполагает установку кабеля вдоль наружной поверхности трубы, что позволяет равномерно распределить тепло по всей длине трубопровода.

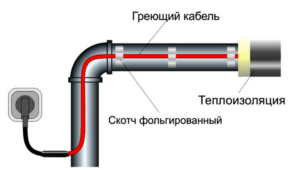

Укладка кабеля снаружи

Обычно бытовые трубы небольшого диаметра обогреваются греющим кабелем в одну нитку. Для труб большого диаметра можно использовать спиральную обмотку кабеля либо обогрев в 2 или более нитки.

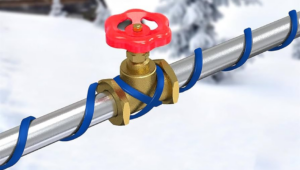

Спиральная обмотка трубы

Внутренний обогрев, как следует из названия, означает установку кабеля внутри трубопровода. Этот метод эффективно предотвращает замерзание уже закопанных в землю труб небольшого диаметра. Конечно, в этом случае кабель не должен проходить через шаровые краны, задвижки и прочую запорную и регулирующую арматуру. Завести греющий кабель внутрь трубы можно через тройник с эластичным сальником.

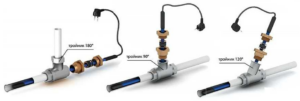

Укладка кабеля внутри трубы

Греющий кабель можно проложить внутри бытовых водопроводных труб с питьевой водой. Для этих целей стоит выбирать экранированный саморегулируемый кабель с оболочкой, изготовленной из пищевого полимера. Прокладывать кабель внутри канализационных труб не рекомендуется, поскольку кабель может собирать загрязнения, способствовать засорам и сужению просвета трубы.

Этапы обустройства кабельного обогрева

Монтаж греющих кабелей проходит в несколько основных этапов, которые включают в себя:

1. Проектирование. На этом этапе необходимо определить все участки, требующие обогрева, рассчитать длину кабеля и необходимую мощность.
2. Подбор вспомогательных элементов. Чтобы организовать эффективный обогрев труб, кроме самого кабеля нужно также приобрести необходимые комплектующие для его подключения (провод питания, вилка с контактами заземления, монтажный комплект и т.д.)
3. Монтаж кабеля. При укладке кабеля с внешней стороны труб понадобится алюминиевый скотч или полиэтиленовые стяжки.
4. Теплоизоляция. Трубы с греющим кабелем нужно обязательно изолировать, чтобы избежать больших теплопотерь.
5. Тестирование системы на работоспособность.

Греющий кабель является незаменимым инструментом, обеспечивающим надежную защиту бытовых труб от замерзания в зимнее время года. Правильный выбор и установка нагревательного кабеля обеспечат надежную и эффективную работу системы водоснабжения или канализации!
